¿Qué es un P&ID?
Los P&ID son una representación gráfica detallada de Procesos Industriales, en los cuales se incluyen tuberías, equipos, e instrumentos necesarios para elaborar el diseño, la construcción y la operación de una Planta de Proceso.
Muestran el conjunto del proceso de la planta, la seguridad, los criterios operacionales de operación y de control.
Se consideran, por tanto, de elevada importancia, ya que son algo más que un “plano” o “esquema”, constituyendo la hoja de ruta operativa, el sitio donde todo el equipo de Ingenieros de Procesos, Operadores de Planta y Equipo de Mantenimientos se esfuerzan para que esté actualizado, y en muchos casos, es la fuente de información certera con mayor nivel de detalles.
En el P&ID, se encuentran meticulosamente representados, toda la compleja red de equipos, tuberías, instrumentación y sistemas de control que integran los procesos, representando el enlace de comunicación vital para todas las etapas del ciclo de vida de una Planta de Proceso.
Para los Ingenieros de Procesos inmersos en el exigente panorama industrial actual, una comprensión profunda de los P&ID, además de ser muy beneficiosa, es tarea prioritaria.

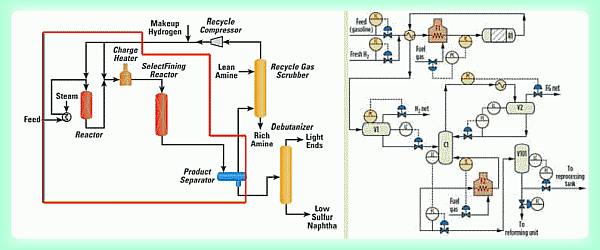

En la imagen, una pequeña sección de un P&ID.
Los P&ID deben ser:
- precisos,
- claros y
- minuciosamente actualizados
En base a los P&ID, se realizan, entre otras, tareas tan importantes como por ejemplo:
- Las revisiones de diseño,
- Los estudios de seguridad como HAZOP,
- Se construyen programas de capacitación de operadores,
- Se planifican los procedimientos de operación y mantenimiento.
- Se analizan los plazos y presupuestos del proyecto
- Se verifica el cumplimiento ambiental
Por todo ello, un P&ID no actualizado, representa riesgos significativos, que pueden llevar a tiempos de inactividad, incidentes de seguridad e incumplimiento normativo.
En este artículo comentaremos brevemente, acerca de los elementos esenciales de los P&ID, algunas referencias a la simbología empleada y resumir la importancia de los P&ID a lo largo de todo el ciclo de vida de la Planta de Procesos dentro de los Proyectos Industriales más habituales.
El poder de un P&ID reside en su capacidad para comunicar información compleja a través de un lenguaje visual estandarizado.
Cada componente principal dentro de las Plantas de Proceso, están representados por un símbolo específico, proporcionando un lenguaje visual que lo relaciona de forma inmediata con su función dentro de dicha Planta de Proceso.
Por ello es muy relevante estar familiarizados con estos símbolos para todo Ingeniero de Procesos que trabaje con P&IDs.
Dentro de un Proyecto de Ingeniería, muchas otros Especialistas interactúan con los esquemas del P&ID, citamos por ejemplo:
- Departamento de Proyectos
- Departamento de Tuberías
- Departamento de Instrumentación
- Departamento de Operaciones
- Departamento de Mecánica
- Departamento de Recipientes
- Departamento de Electricidad
- Departamento de Construcción
- Departamento de Estructuras
- Departamento de Estimaciones
- Departamento de Control de Costes
- Departamento de Planificación
¿Qué se representa, mediante símbolos y anotaciones, dentro de los P&IDs?
Citamos a grandes rasgos, elementos fundamentales, lo cual es de ayuda para comprender por qué son tan importantes los P&ID y por qué se relacionan con tantas especialidades dentro del Proyecto de una Planta de Proceso Industrial.
- Recipientes a presión y tanques de almacenamiento: Generalmente se representan como formas cilíndricas (horizontales o verticales). Estos símbolos suelen incluir representaciones de componentes internos esenciales para su funcionamiento en condiciones de proceso.
- Intercambiadores de calor: Muy diversos para satisfacer las necesidades de control de temperatura en las industrias.
- Bombas y compresores: Se utiliza generalmente el símbolo circular con una salida direccional. Las variaciones dentro del círculo indican el tipo de equipo.
- Columnas y Torres de destilación: Críticas en muchos procesos químicos y petroquímicos. Suelen representarse como recipientes verticales altos con indicadores de etapas internas, como bandejas o empaques. Cada columna tiene un identificador único (p. ej., T-101), vital para referencias en otra documentación.
- Calentadores y hornos: Esenciales en refinerías de petróleo y algunos procesos de minerales, estos símbolos representan una cámara de combustión, indicando claramente la entrada de calor al fluido de proceso.
- La red de tuberías y sus identificadores: Las tuberías forman las conexiones esenciales entre equipos. En los P&ID de plantas, la información transmitida por las líneas y sus etiquetas asociadas aportan datos de mucha relevancia.
- Tipos de líneas:
- Las líneas sólidas de distintos grosores diferencian entre corrientes principales y secundarias del proceso.
- Las líneas de servicios (vapor, aire comprimido, nitrógeno, suelen representarse con líneas discontinuas o códigos específicos, garantizando su reconocimiento inmediato en el sistema.
- La etiqueta de la línea: El número o etiqueta de la línea es el identificador clave para cualquier segmento de tubería en una planta de proceso. Su formato estructurado proporciona información de un vistazo. Por ejemplo:
- Tamaño nominal de la tubería (NPS): Indica el diámetro en pulgadas (p. ej., 4").
- Abreviatura del servicio: Código conciso que especifica el fluido (p. ej., PRO para proceso, HYD para hidrocarburos, CW para agua de enfriamiento, etc.
- Identificación de área/unidad: Define la sección de la planta o unidad de proceso
- Número de línea secuencial: Número único para esa línea específica dentro de la unidad .
- Especificación de tuberías: un código crucial que hace referencia a un documento completo de especificación de tuberías. Este documento, muy relevante para la selección de materiales, detalla el material de la tubería (por ejemplo, acero al carbono), la clasificación de presión (por ejemplo, la clase 150), los procedimientos de soldadura y los estándares aplicables.
- Códigos de aislamiento / trazado térmico: designaciones utilizadas para definir el aislamiento, empleado para la eficiencia energética, la protección del personal, para el trazado térmico, etc.
- Tipos de líneas:
- Elementos controladores del flujo: Simbología de válvulas y actuación: Las válvulas son el elemento indispensable para el control del proceso. Sus símbolos y la indicación de sus métodos de actuación, son representaciones imprescindibles para comprender cómo funciona y cómo se controla dicho funcionamiento en la Planta de Proceso.
- Representaciones de las válvulas: Los símbolos estándar representan claramente los tipos de válvula: de compuerta (para aislamiento), de paso (para regulación del caudal), de bola (otro tipo común de válvula de aislamiento), de retención (que impide el reflujo, fundamental en las tuberías de descarga de las bombas) y de mariposa (utilizada a menudo en tuberías de gran diámetro).
- Indicación del actuador: Los símbolos que figuran en la válvula indican cómo se acciona esta. Entre los tipos más comunes, se incluyen el accionamiento manual (volante), el neumático (de diafragma o pistón, muy utilizado para el control automatizado), el eléctrico (motorizado, cada vez más extendido) y el hidráulico. En el caso de las válvulas de control (esenciales para mantener los parámetros del proceso), se utiliza un símbolo específico con un actuador conectado (a menudo neumático), lo que indica su función en un bucle de control automatizado gestionado por el sistema de control de la planta (sistemas DCS o PLC habituales en la industria).
- Instrumentación y control de Plantas de Proceso: La instrumentación es el sistema nervioso de una planta de proceso, proporcionando los datos críticos para la monitorización y control. En los P&IDs con la simbología, se comunica el tipo, función y ubicación de cada instrumento.
- Instrumentos: Con círculos (o a veces un cuadrado para controladores lógicos programables o digitales) se indica un instrumento. Una única línea continua significa un dispositivo montado en el campo (directamente en el proceso), una línea discontinua indica un dispositivo ubicado en una ubicación auxiliar, y lo que es más importante para las salas de control, una doble línea continua a menudo indica un instrumento primario ubicado en el panel de control principal accesible para los operadores de la planta.
- Información en la etiqueta: Las letras dentro de la burbuja proporcionan una descripción concisa del papel del instrumento. La primera letra denota la variable medida o de inicio, y las letras posteriores indican la(s) función(es) realizada(s).
- Líneas de señal: El tipo de instrumentos de conexión de línea indica la naturaleza de la señal: sólido para conexiones de proceso (el grifo físico en la tubería o recipiente), trazos para señales eléctricas (común para transmitir datos de sensores al sistema de control), una línea con barras diagonales para señales neumáticas y una línea con círculos pequeños para la comunicación digital o de red de datos (cada vez más frecuente con sistemas de control distribuidos modernos – DCS).
Descifrar, comprender y manejarse hábilmente con esta simbología estandarizada, es imprescindible para todo/a ingeniero/a de procesos que opera dentro de la amplia gama de industrias, lo que les permite comprender, analizar y contribuir de manera efectiva al diseño y operación de plantas complejas.
Este Artículo tiene carácter general e informativo. No constituye un documento técnico o acreditativo.
